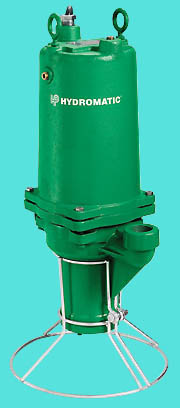

HPD200 skärande pumpar
|
Den skärande
pumpen Hydromatic HPD200 är en
förträngningspump och den är konstruerad för
pumpning av hushållsavloppsvatten. HPD200 är
synnerligen lämpad att fungera i
tryckavloppssystem för uppsamling av
avloppsvatten från hushåll och sommarstugor i
glesbygden, där det förutsätts pumpar med
mycket hög lyfthöjdskapacitet.
Pumpen är försedd med en tryckavgång i
dimensionen 1¼" (32 mm) utrustad med DN 40
anslutningsfläns, och den kan anslutas till ett
tryckavloppsrörsystem av samma dimension i.

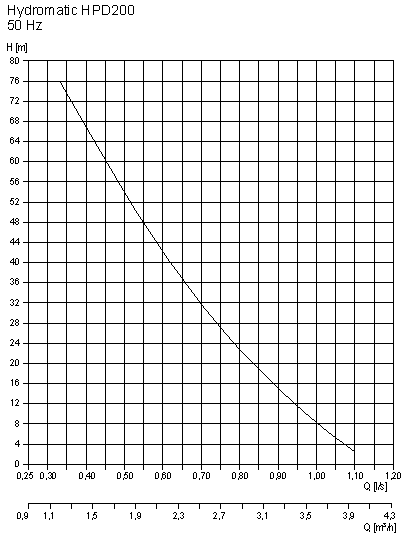

Pumpens högsta lyfthöjd är mer än 60 m och
största volymflöde över 1,0 l/s.
Pumpens kraftkälla är en effektiv elmotor på
1,5 kW. Motorns förväntade livstid är mycket
lång tack vare gynnsamma driftsförhållande med
god kylning av det pumpade mediet. Motorn är
utrustad med överdimensionerade, oljesmorda
lager för att garantera år av säker drift.
Motorn är tillgänglig i versioner för både
enfas och trefas strömförsörjning.
Pumpen levereras vanligen som en komponent i
pumpstationer för tryckavloppssystem.
Pumpstationerna är kompletta enheter
inkluderande styrautomatik och nivåstyrning.
Pumpen är lätt att installera genom att sänka
den ned i pumpstationen, där den automatiskt
engageras till tryckavloppsrörsystemet via en
kopplingsfot monterad på botten av stationen.
|
|
Konstruerad för drift i
tryckavloppssystem
Hållbar 1,5 kW pumpmotor 1-fas 230 V
eller 3-fas 400 V.
Kraftig skärapparat
Levereras med komplett pumpstation
Enkel att installera
|
|

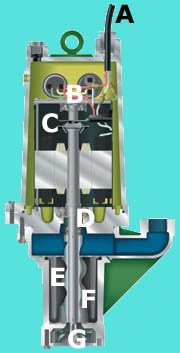

Pumpens
konstruktion
A. Vattentålig pumpkabel, längd 6 meter.
B. Överdimensionerade kullager i oljebad för
att säkerställa
god smörjning och
kylning.
C. Oljefylld motor för god kylning och lång
drifttid. Högt startmoment.
Motorlindningarna
är skyddade mot överhettning med inbyggt
termorelä.
D. Mekanisk axeltätning med keramiska
tätningsytor för lång livslängd.
E. Pumprotor med enkelgänga i syrafast stål.
F. Pumpstator med dubbelgänga i nitrilgummi.
G. Skärelementen finfördelar fasta partiklar i
avloppsvattnet, vilket
förhindrar stopp i
pumpen och igensättning i tryckrör.
|
Tekniska
data
|
1-fas |
3-fas |
Tryckavgång |
1¼" -
DN 40 |
1¼" -
DN 40 |
Varvtal |
1440 l/min |
l460 1/min |
Pumpat
medium temperatur |
60 °C max. |
60 °C max. |
Isoleringsklass
lindning |
F |
F |
Spänning |
230 V |
400 V |
Tillåten
spännings- variation |
±10 % |
±10 % |
Fastal |
1 |
3 |
Nominell
ström IN |
8,5 A |
4,5 A |
Startström
IS |
18,0 A |
20 A |
Upptagen
effekt P1 |
1,7 kW |
1,7 kW |
Axeleffekt
P2 |
1,2 kW |
1,2 kW |
Effektfaktor |
0,85 |
0,85 |
Säkring |
10 A trög |
6 A trög |
Längd kabel |
6 m stand. |
6 m stand. |
Kabeltyp |
H07RN-F 3G1,5 |
H07RN-F 4G1,5 |
Vikt |
45 kg
utrustning |
45 kg
utrustning |
Material
Pumpstator |
Dubbelgängad, NBR |
Pumprotor |
Enkelgängad, syrafast
stål |
Motorhus |
Gjutjärn |
Pumphus |
Gjutjärn |
Skärelement |
Syrafast stål, härdat |
Axel |
Syrafast stål |
Fästelement |
Rostfritt stål
|
O-ringar |
Gummi NBR |
Mekanisk tätning |
Kol/keramisk |
Ytbehandling |
Alkydemalj mörkgrön |
|
|
|
|
